宇海EMC檢測技術簡介-關於進行傳導發射測試

儀器要求：接收機和 LISN（LISN 用作參考來源…）
EUT 設定配置和工作條件
量量步驟：傳導發射測試可能出現的問題
觸電和儀器損壞：分析儀過載（如果使用了頻譜分析儀）
故障排除：根據數據手冊識別導線和電纜上的共模/差模電流。

傳導雜訊測試場地

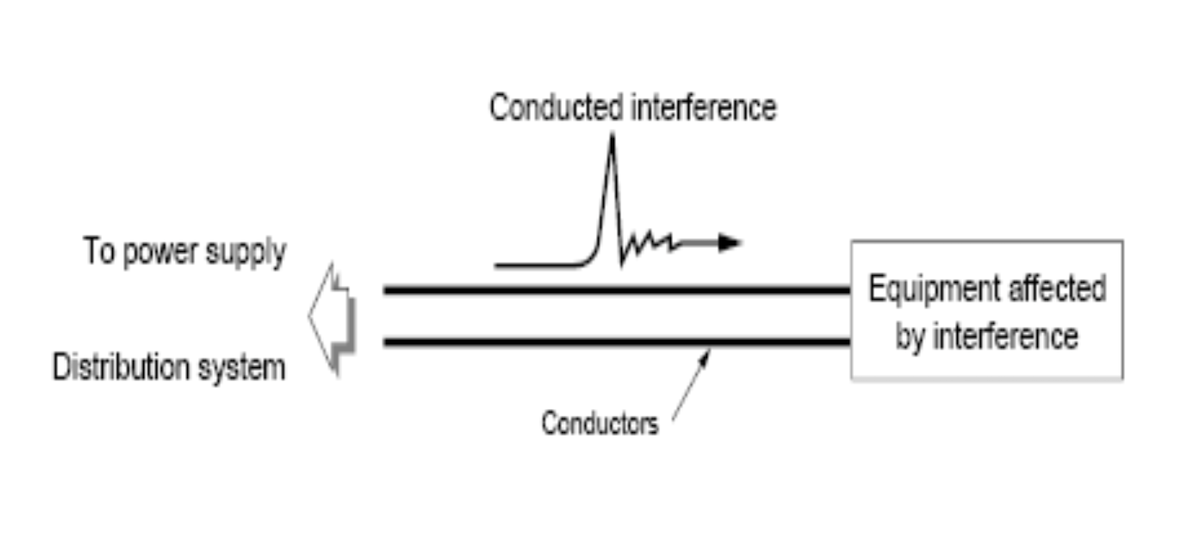

傳導雜訊場地主要在要求EUT的連接線擺設對地平面和LISN之間的耦合特性，要避開雜散電容對參考地的耦合，這是共模式耦合電路的一部分，
並且如此必須被嚴格控制；法規標準要求電纜線對接地平面的距離必須保持40cm，以維持一致的共模感應條件。

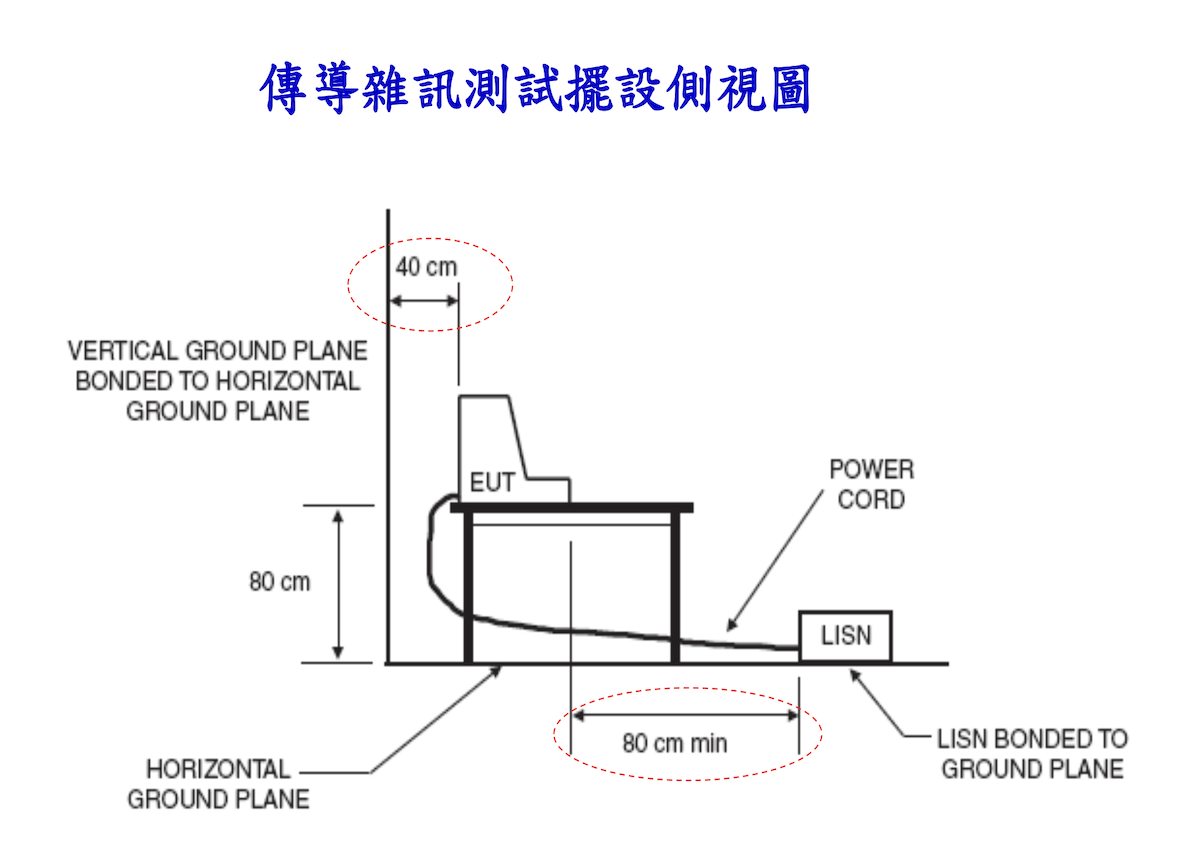

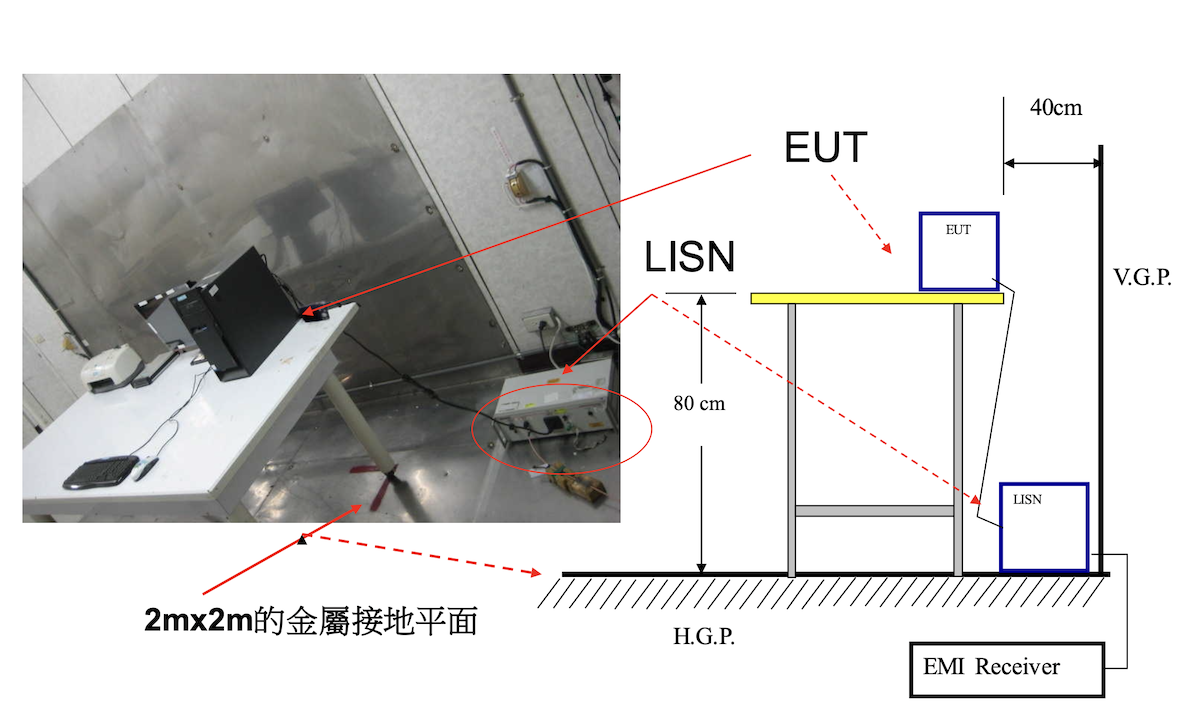

傳導雜訊測試架構，必須要在 2m x 2m 以上的水平金屬接地平面上執行測試，並且要與垂直接地金屬面間隔40cm。

對地平面指定長度和最小可能的耦合。

測試裝備：

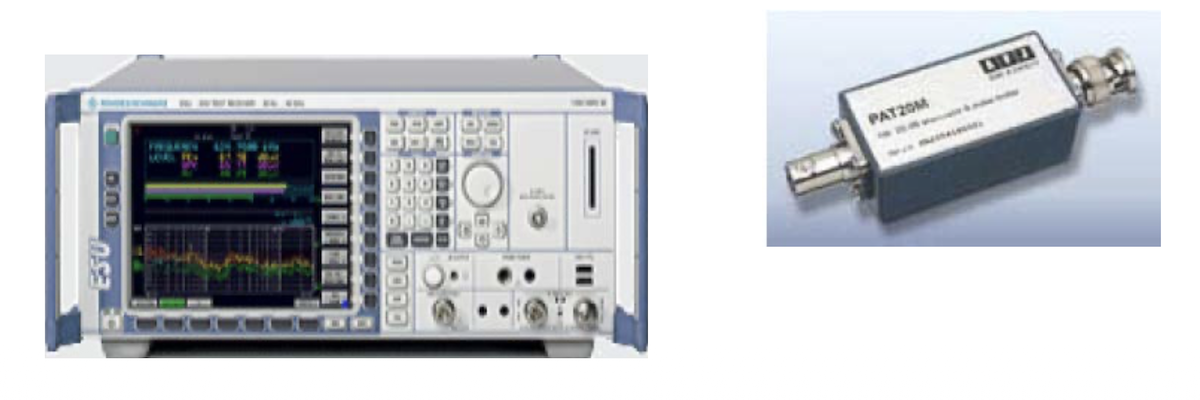

EMI 接收機或含有Pre-selector功能的頻譜分析儀

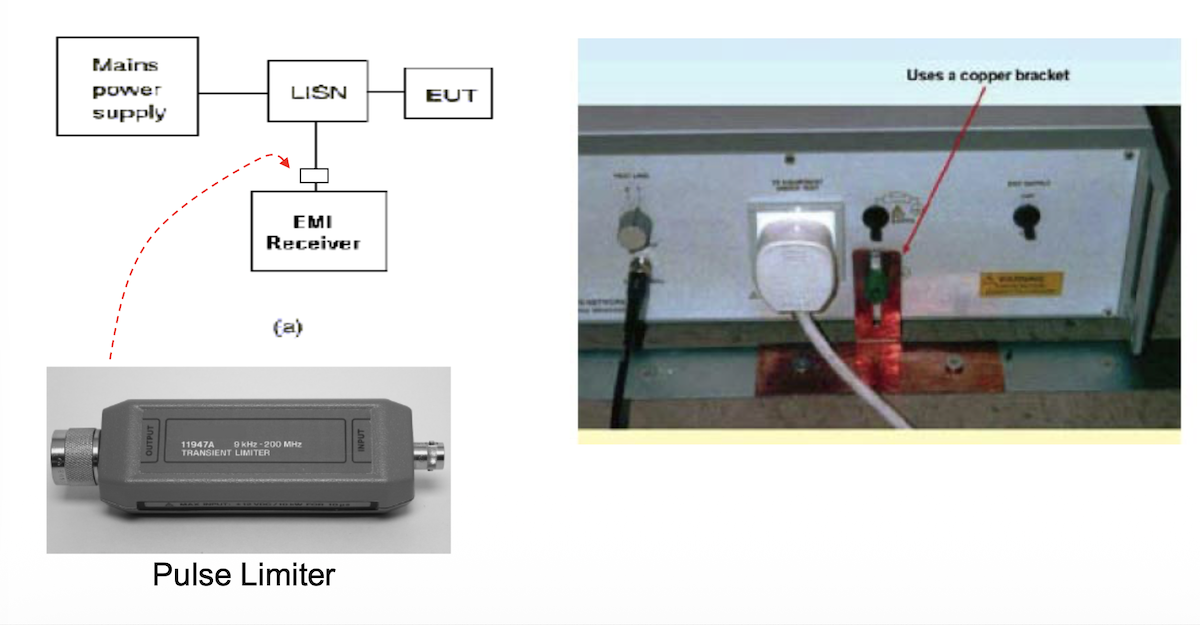

Pulse limiter : 於測試保護EMI receiver

EMI 在測試傳導雜訊時，必須注意：要「測試環境供應電源的雜訊 (ambient power line noise) 」和被測儀器(EUT)電源隔離.Line Impedance Stabilization Networks (LISN)

傳導測試擺設規定
1. 電源線或I/O連接線太常時，中間必須來回折成30到40cm綁束，使離地面40cm距離。
2. EUT(待測儀器)所有介面連接器必須全接，如有空接的cable末端，可使用終端電阻，全部的長不可超過1m。
3. EUT須接到一個單獨LISN，沒有使用的LISN測量埠連接器必須以50Ω終端，LISN可以放在參考接地面上。其他周邊設備電源由其他LISN提供。LISN至少離最近的待測儀器邊緣80cm以上。
4. 周邊操作的電纜及搭配測試的設備，例如鍵盤、滑鼠等必須如正常使用位置擺放。
5. EUT後面包括周邊必須和桌緣後面切齊。
7. 桌子的後面必須有一個垂直導體平面和接地平面搭接，垂直導體距桌緣40cm。

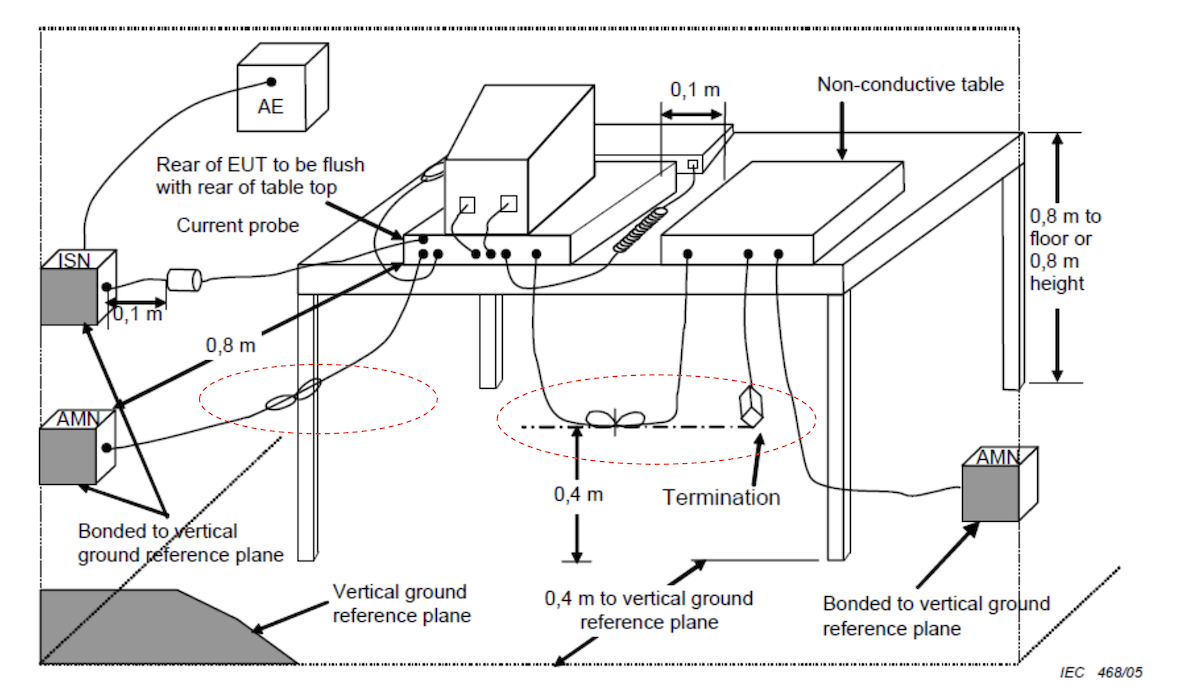

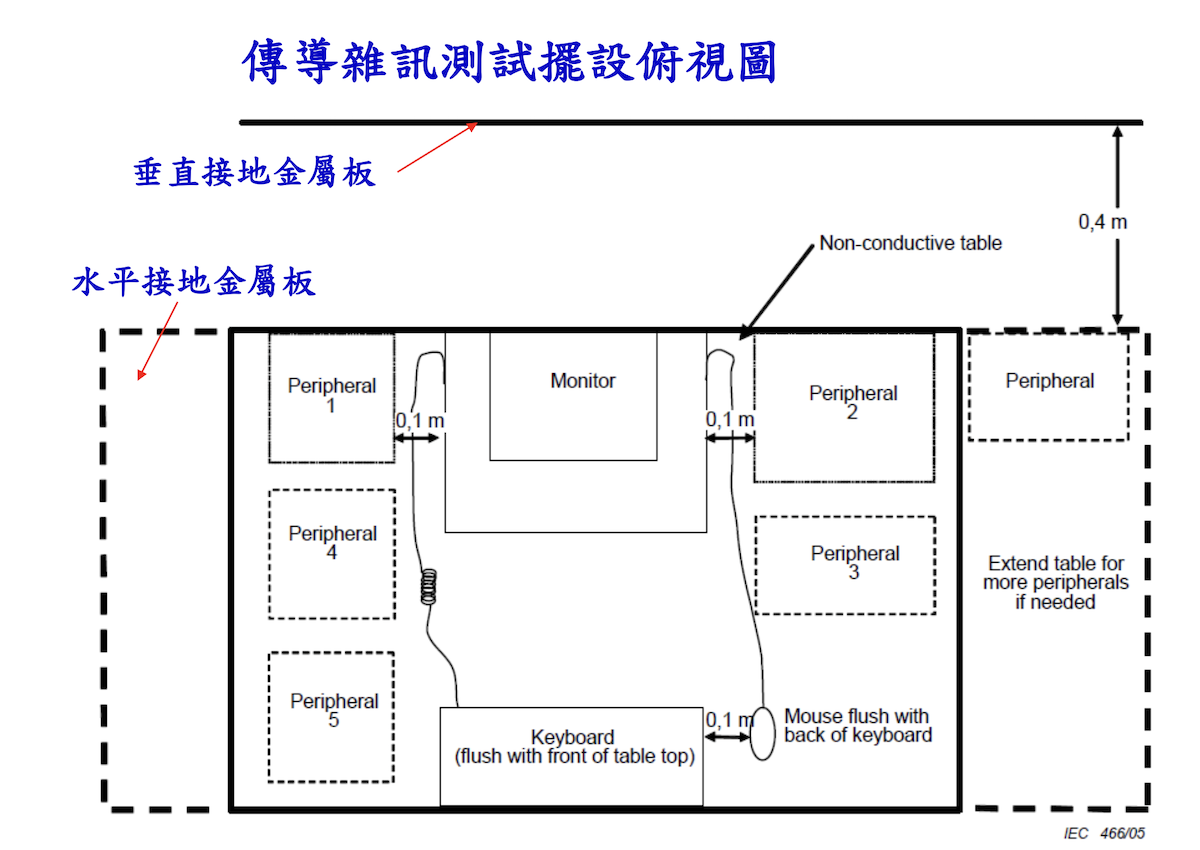

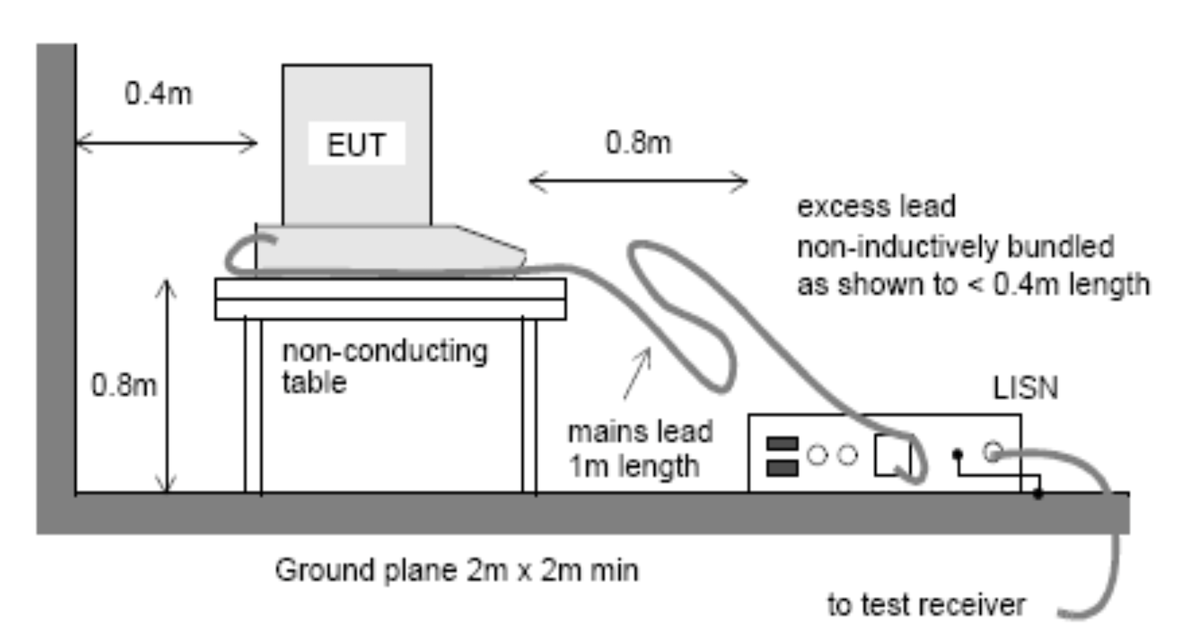

桌上型設備傳導雜訊測試擺設

落地型設備傳導雜訊測試擺設

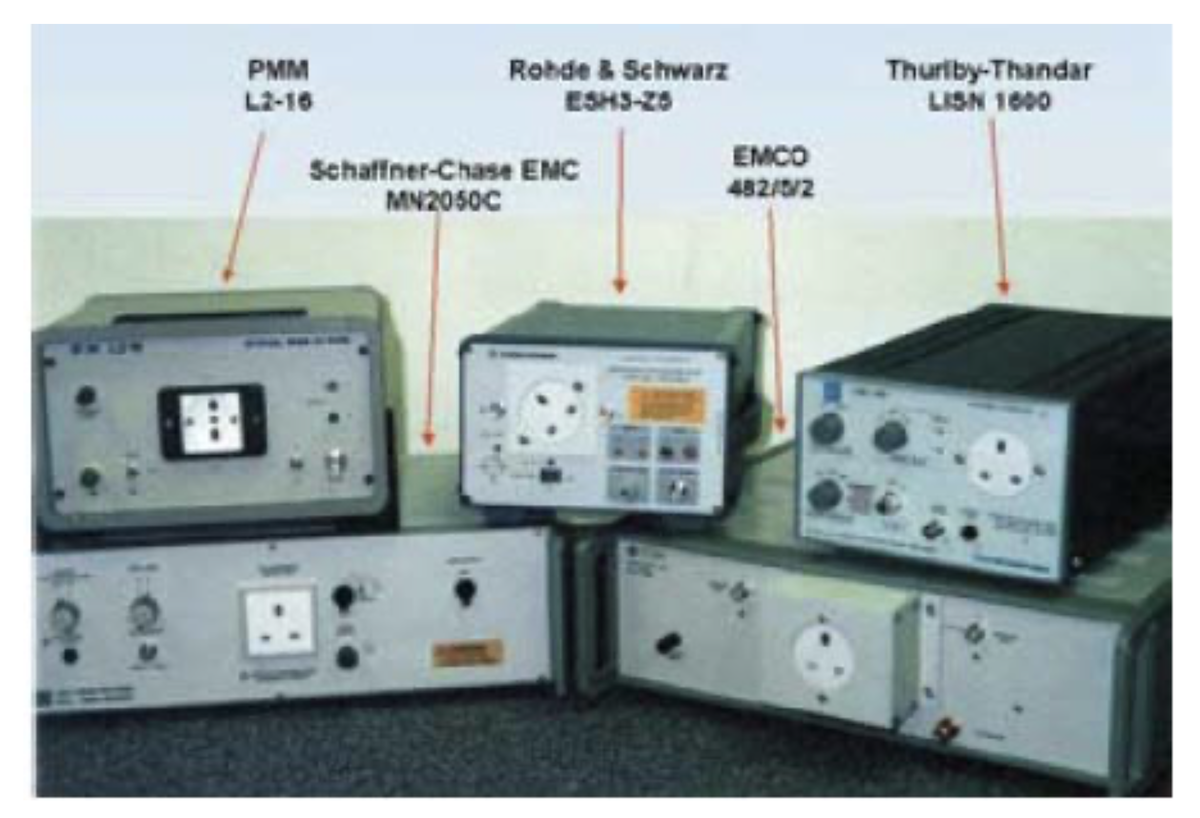

LISN （AMN）

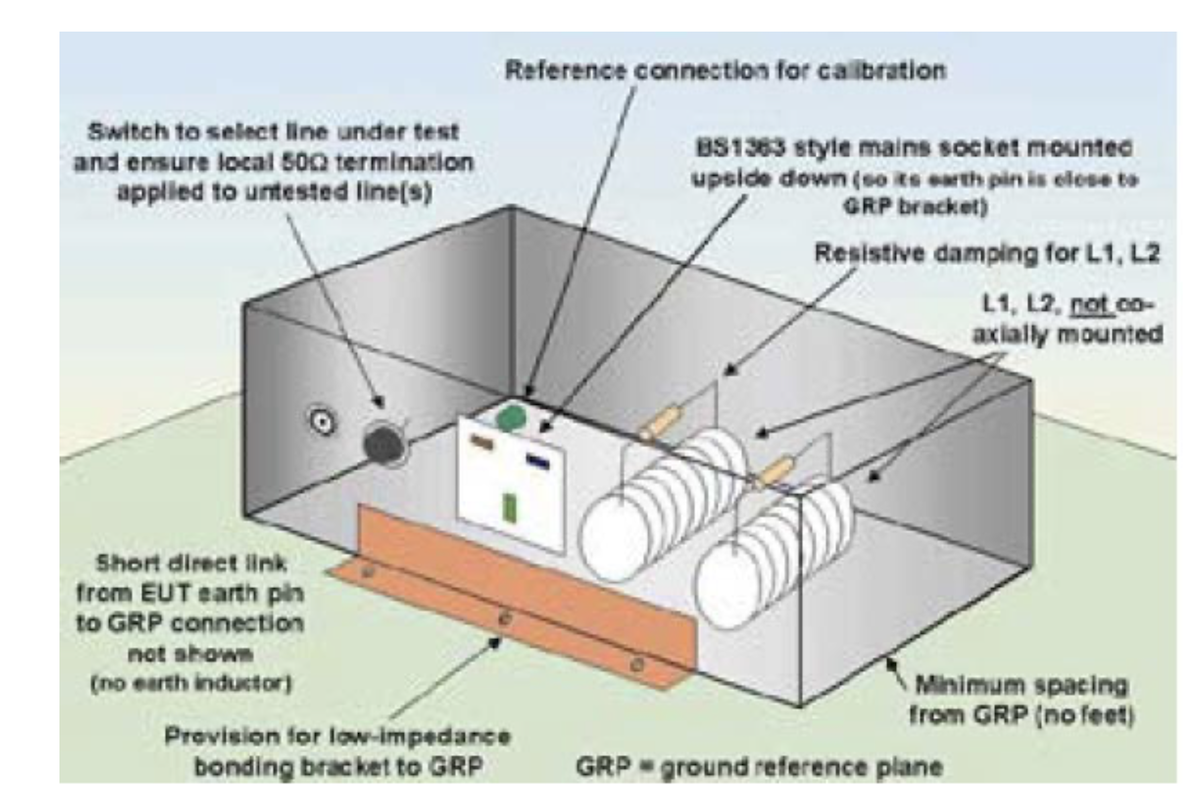

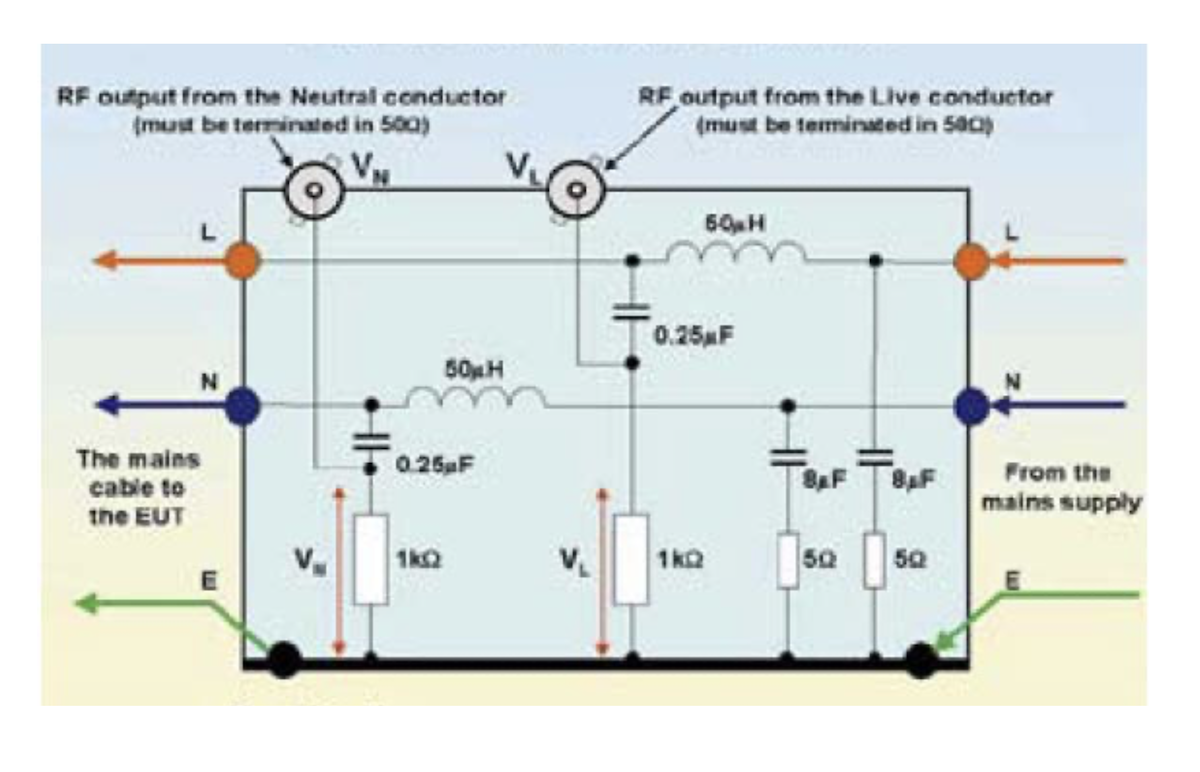

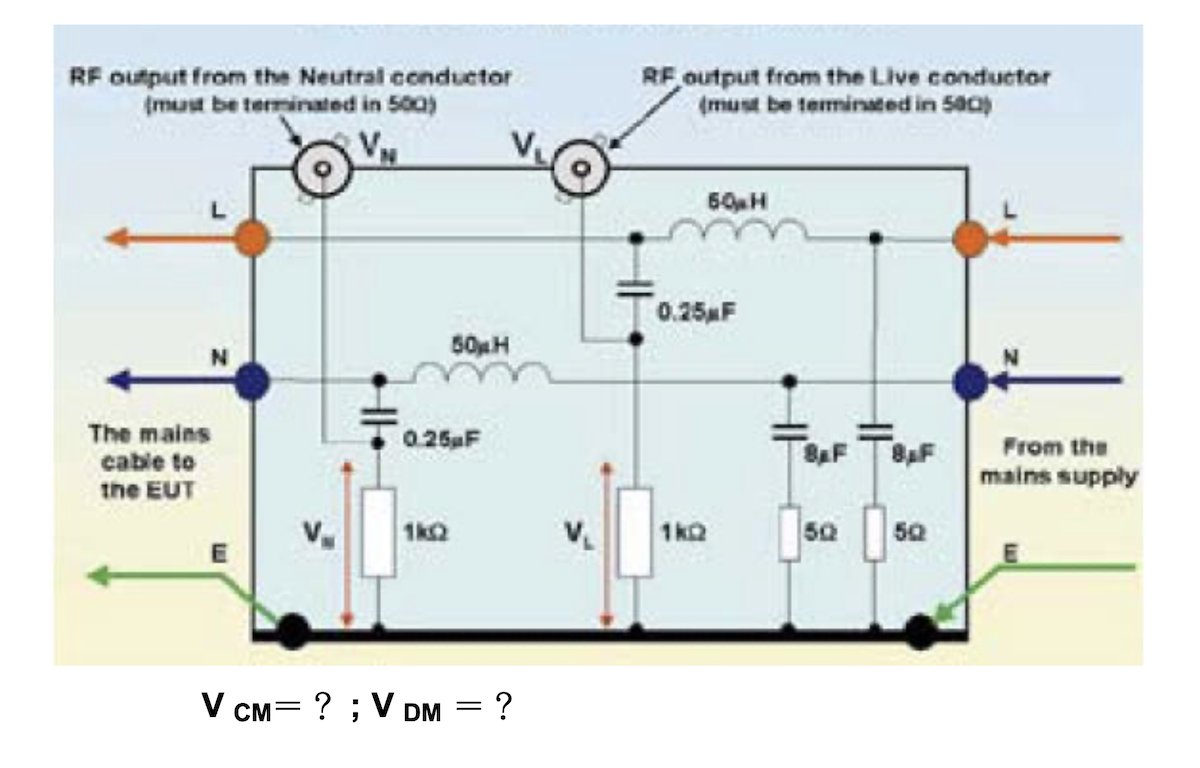

LISN 電路結構圖

LISN 內部透視圖

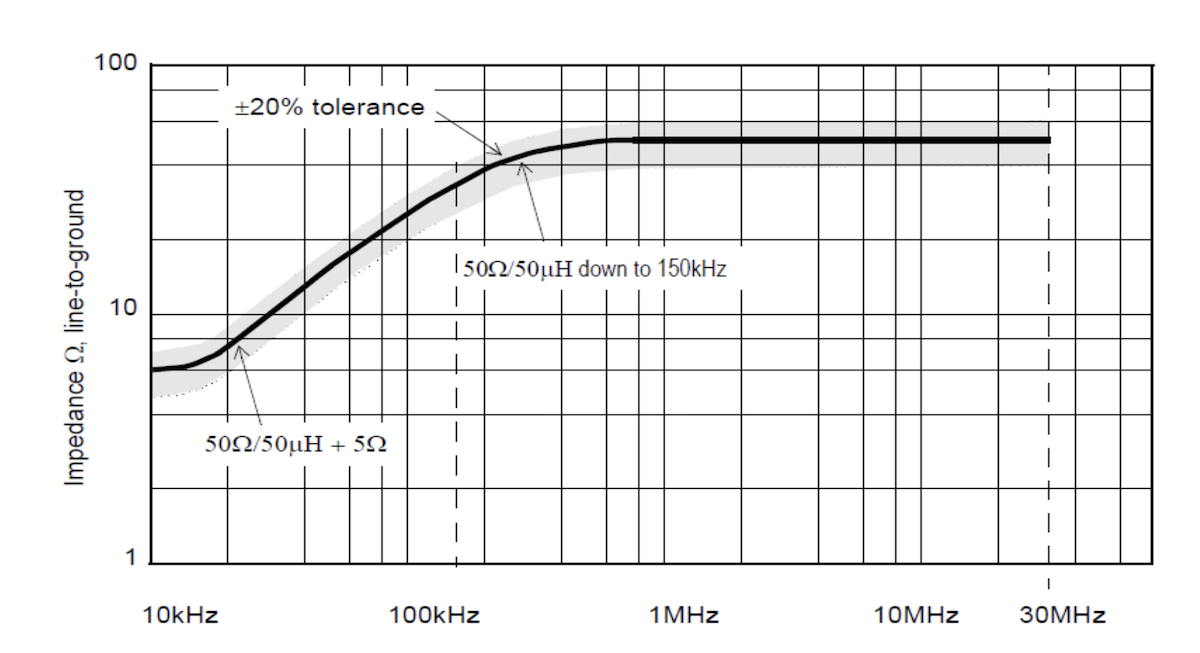

LISN impedance versus frequency

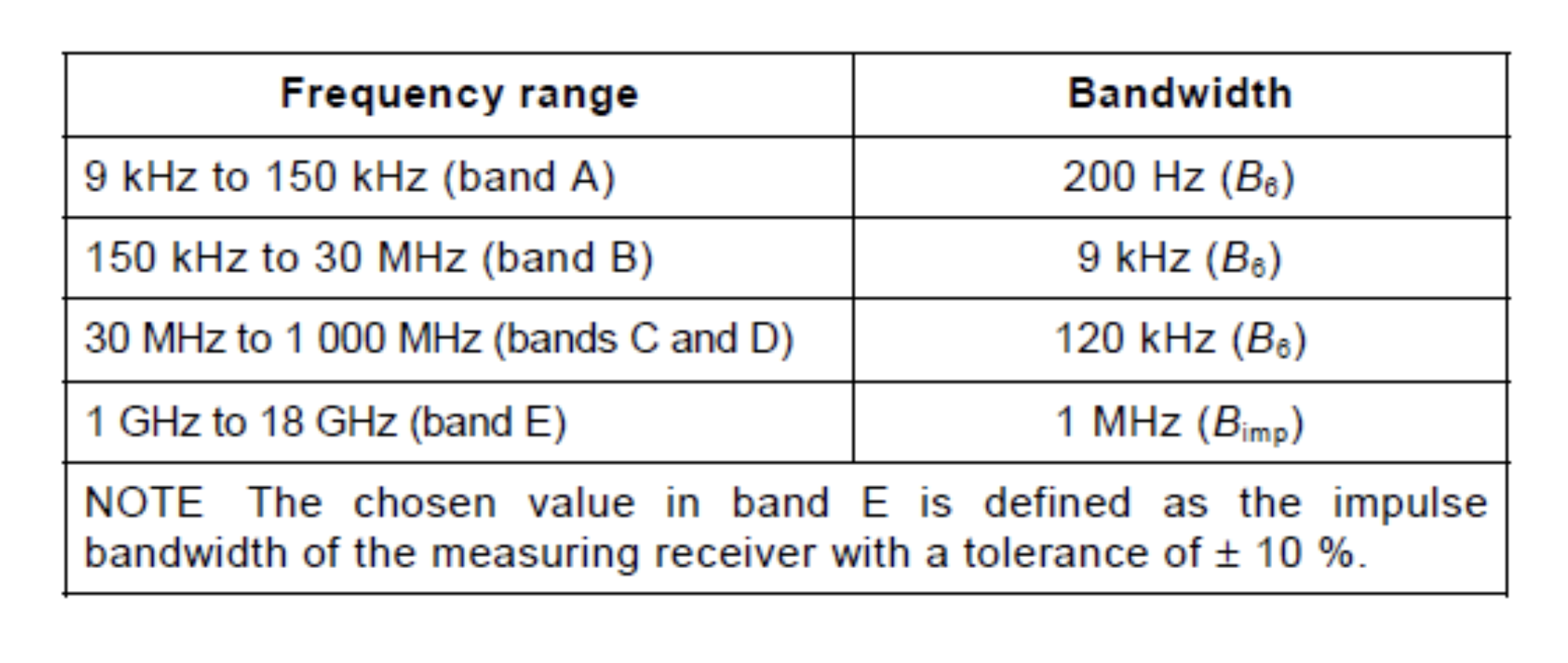

Resolution Bandwidth EMI 接收機的中頻解析頻寬 (IF Band) 為200Hz和9KHz

傳導雜訊量測:傳導雜訊量測需要至少2mx2m的金屬接地平面

Limit level of IEC 60601-1-2
Frequency ranges of 150kHz–30 MHz.

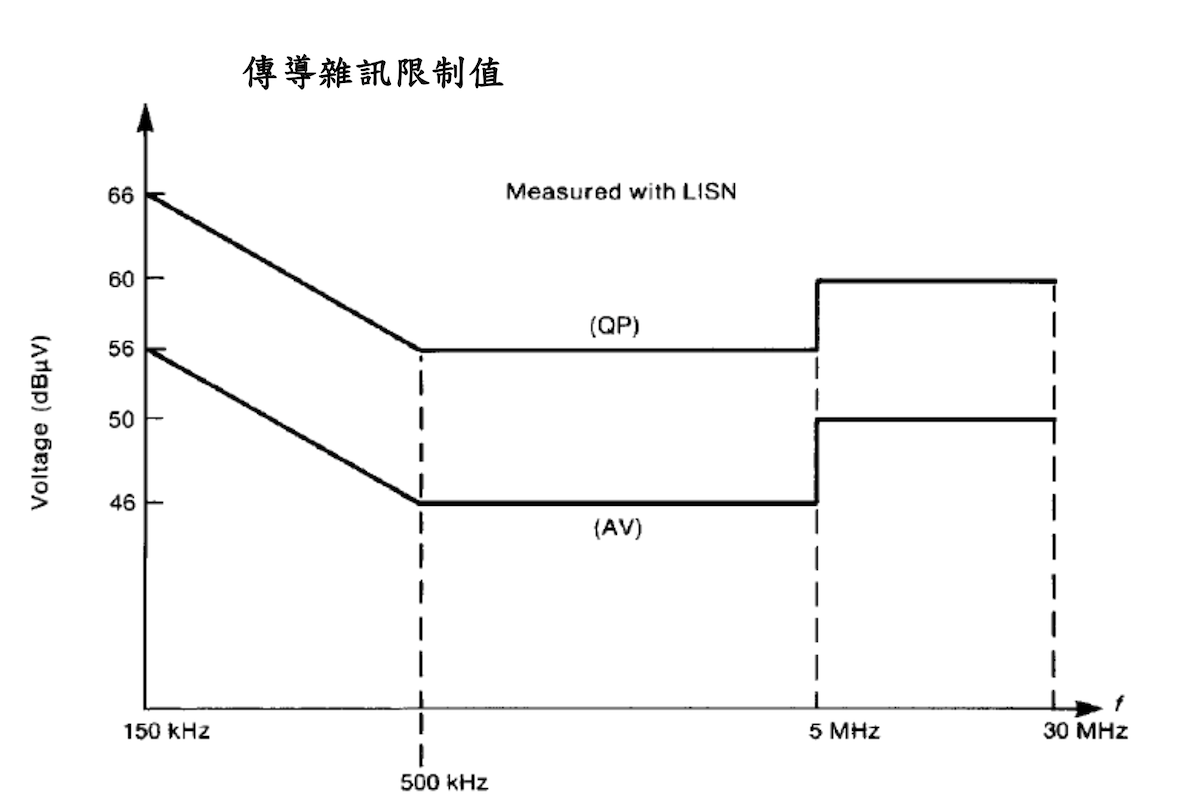

QP 和 Average 量測值必須同時低於限制值 Limit

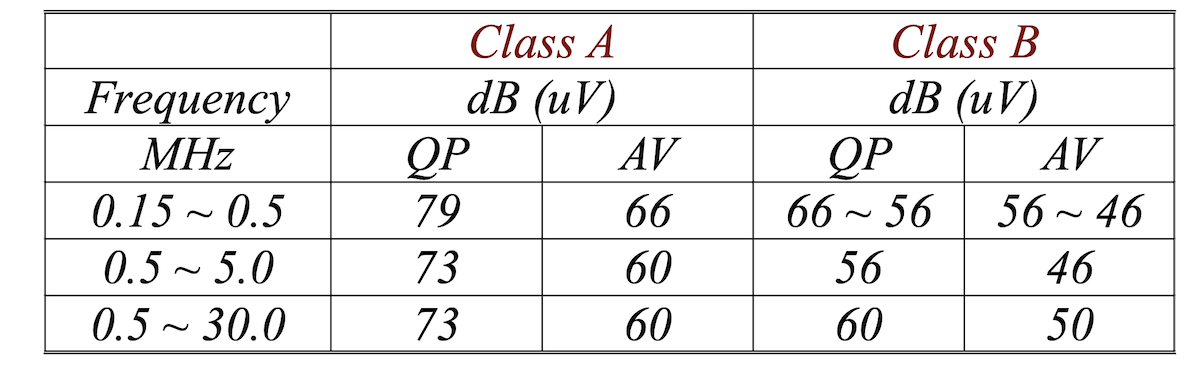

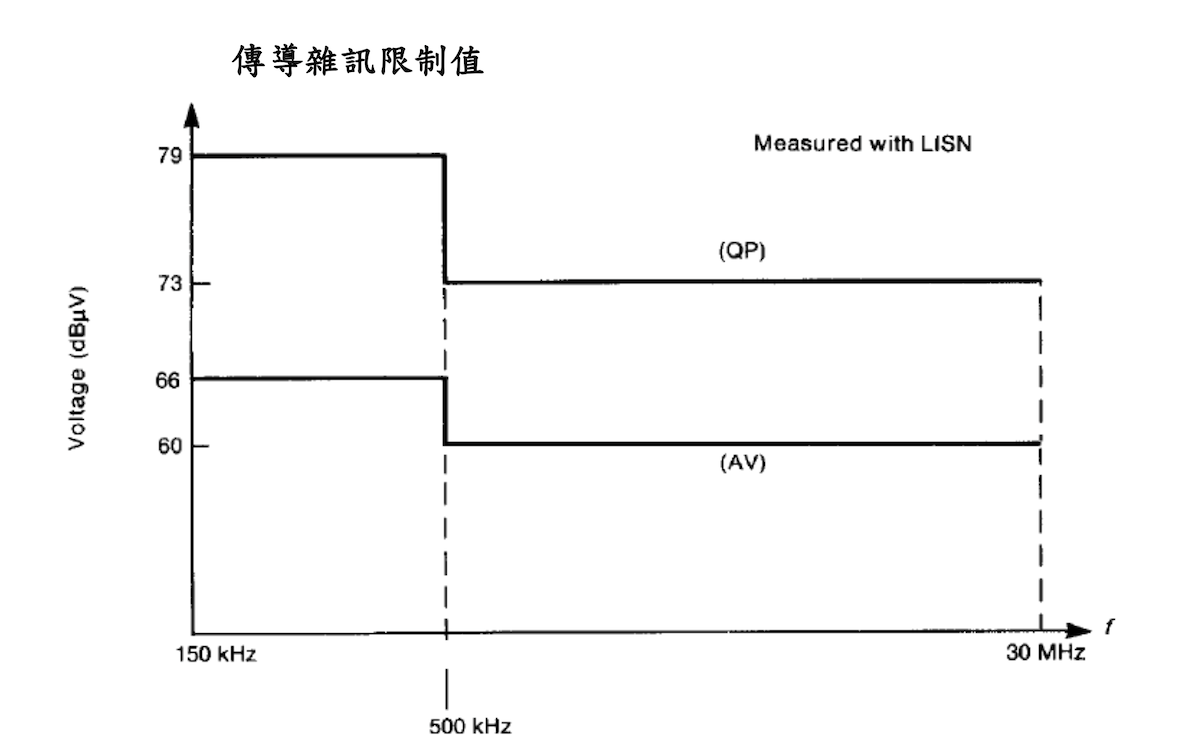

Limit level of Group 1 ; Class A and Class B

Limit level of Group 1/Class A

Limit level of Group 1/Class B

測試程式:

1. EUT按規定擺設於非金屬性的桌面上。
2. 相關周邊介面信號線接妥，EUT依test mode 操作。
3. 設定EMI接收機頻段150KHz~30MHz, RBW為9KHz;選擇QP及AV測試。
4. 將LISN的”L” 輸出端接到EMI接收機”input.”,執行電源線” L線”的傳導雜訊掃瞄。
5. 完成L線測試後，必須將LISN的測試端由L換到N,再對”N”執行測試。
6. 必須QP及AV 同時低於限制值才屬合格。

進行排放測試與數據

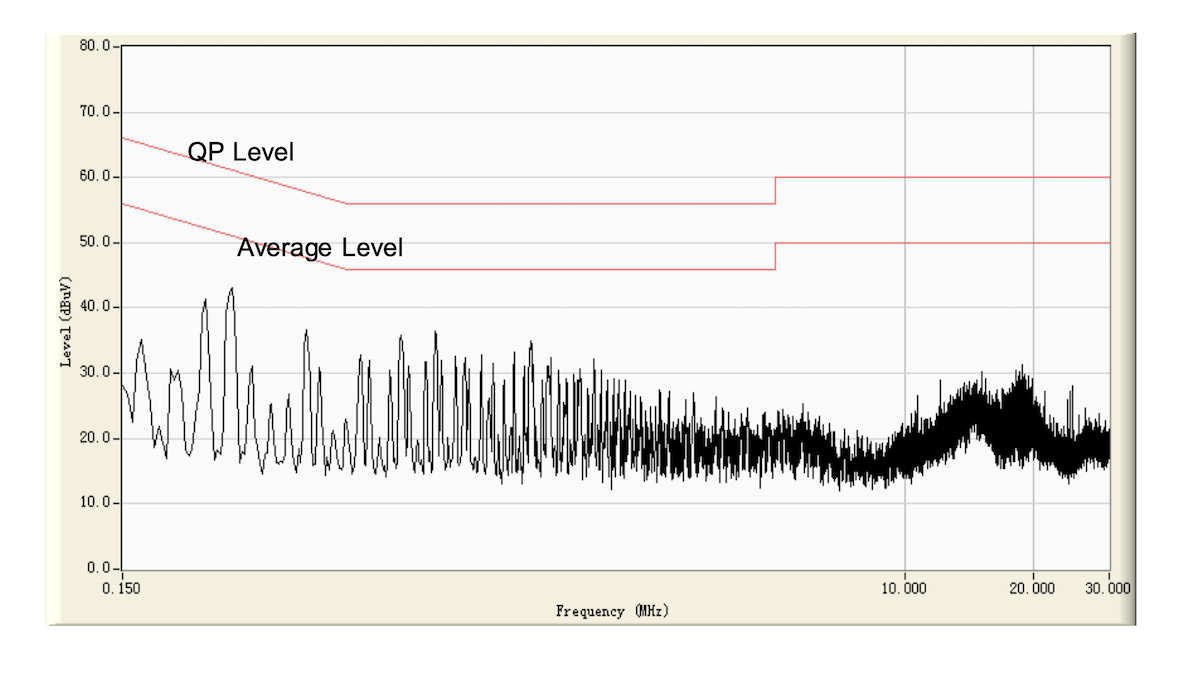

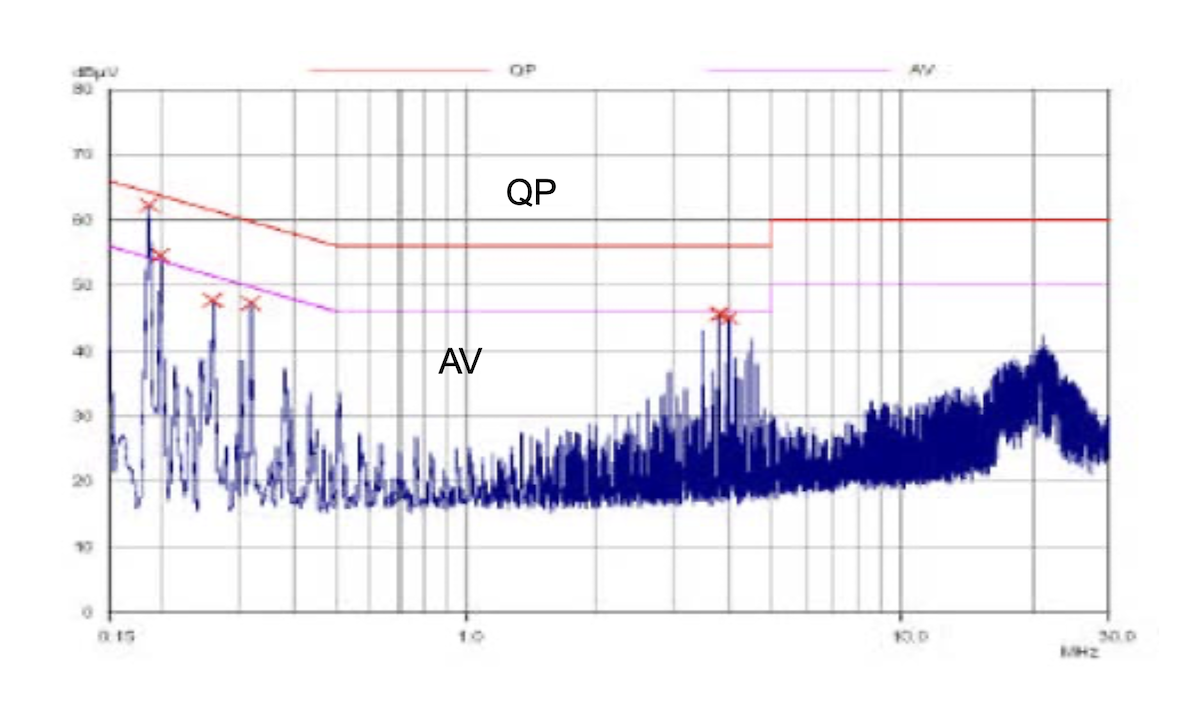

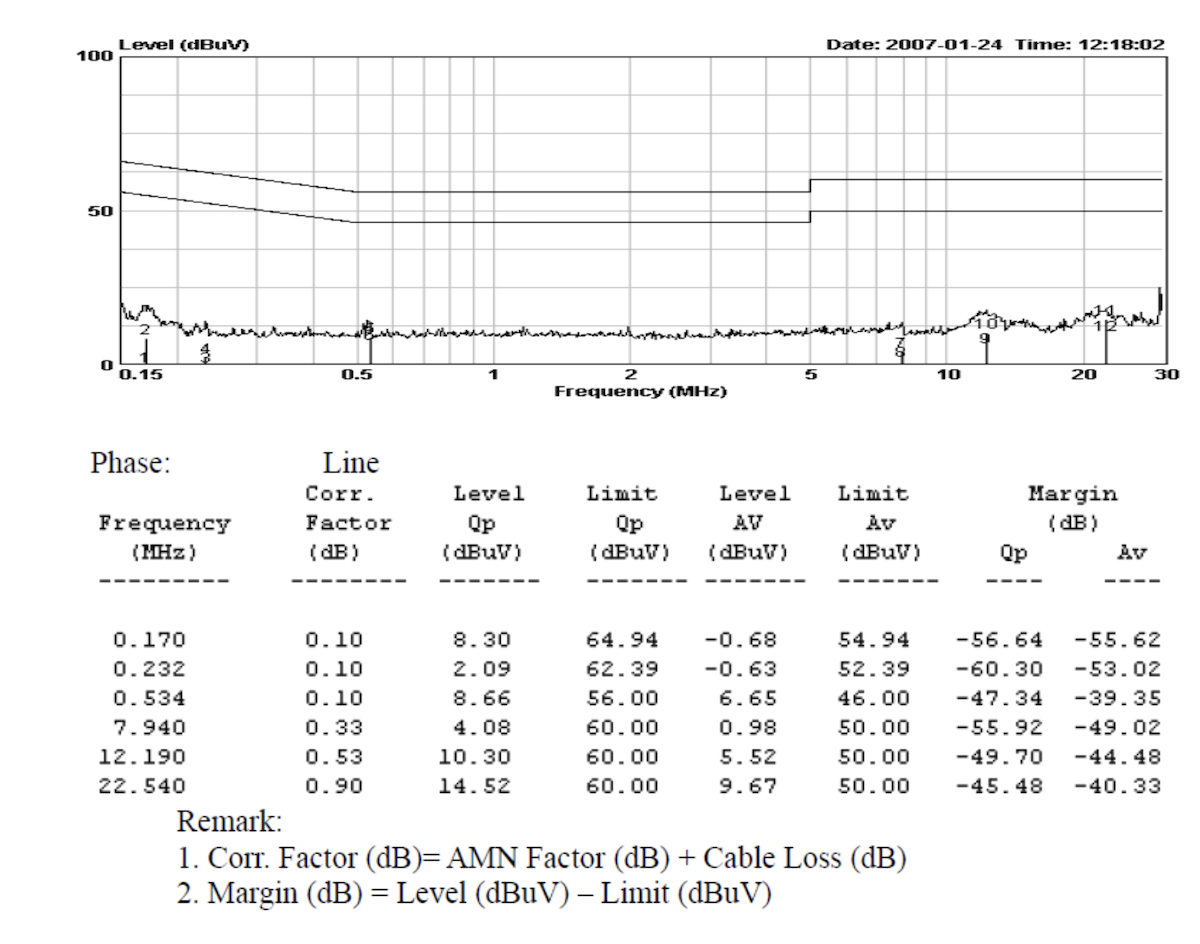

傳導發射光譜

傳導發射

LISN 電路結構圖

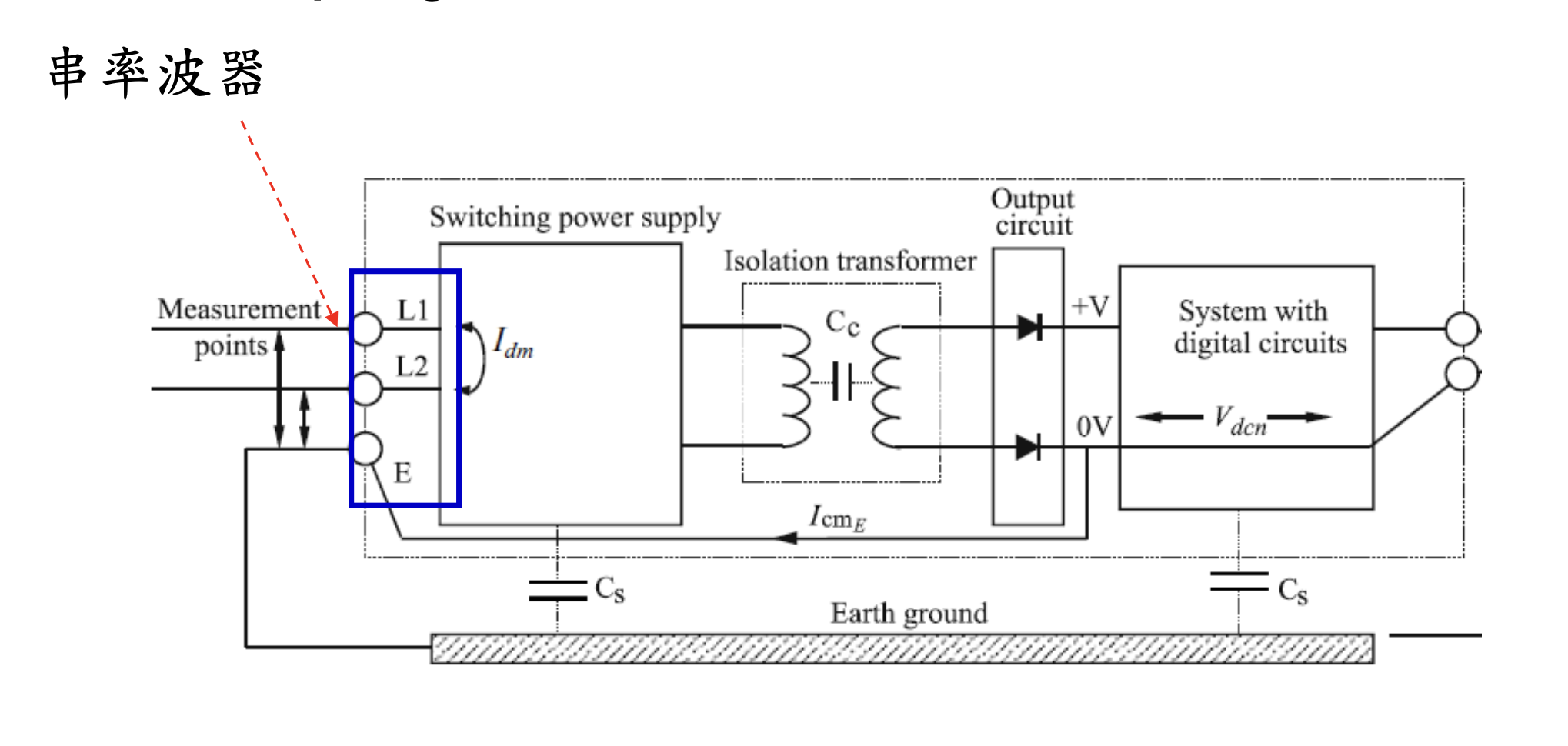

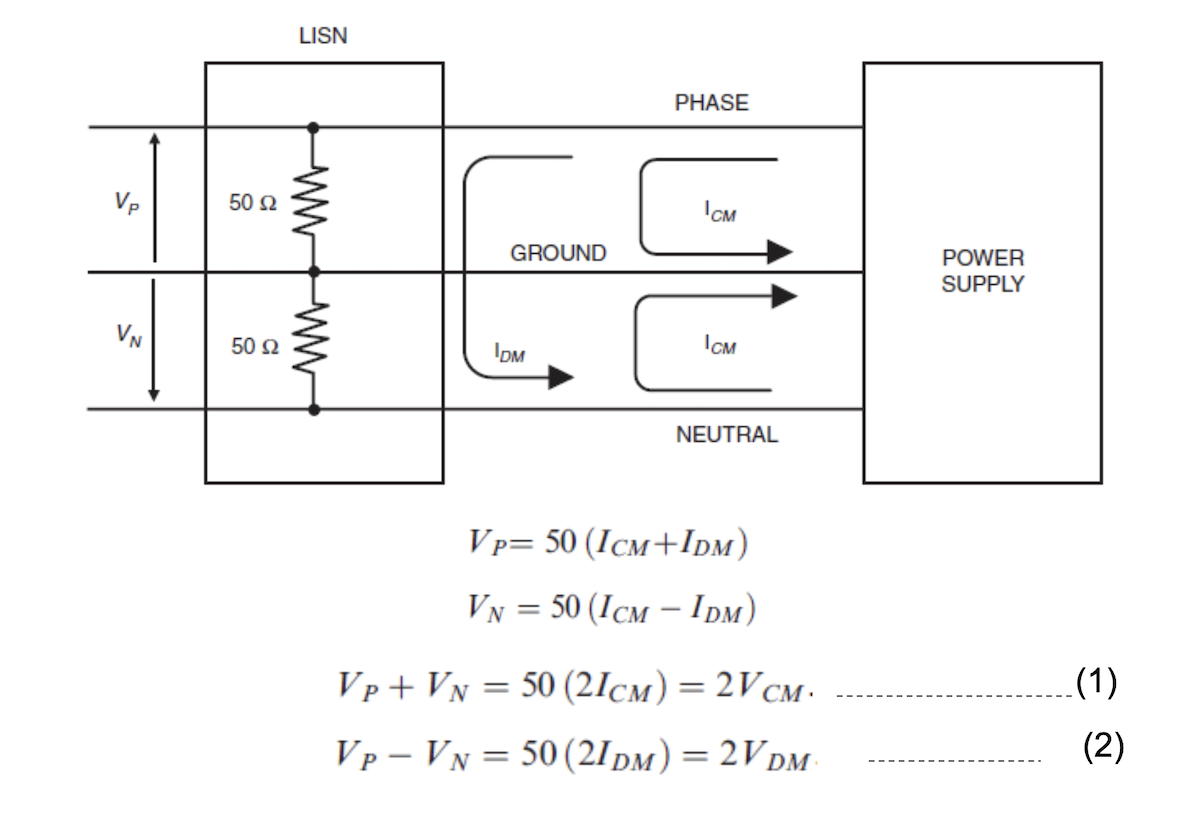

CM / DM 傳導雜訊分離

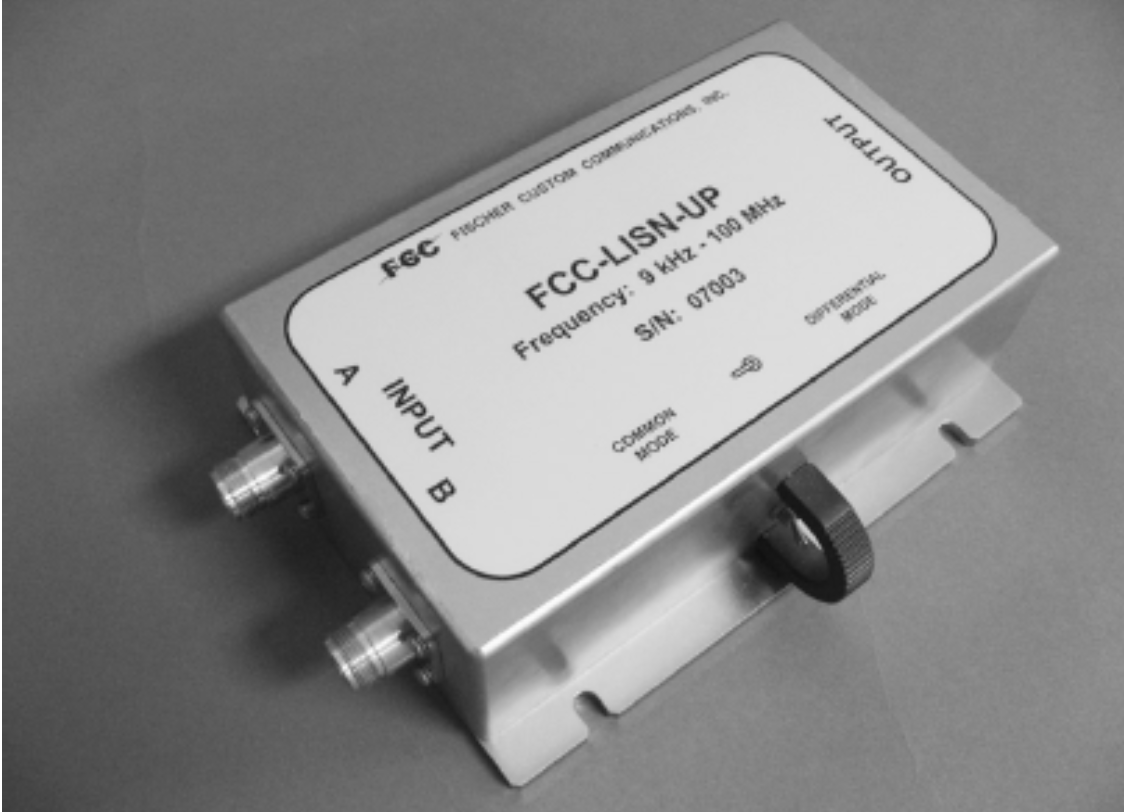

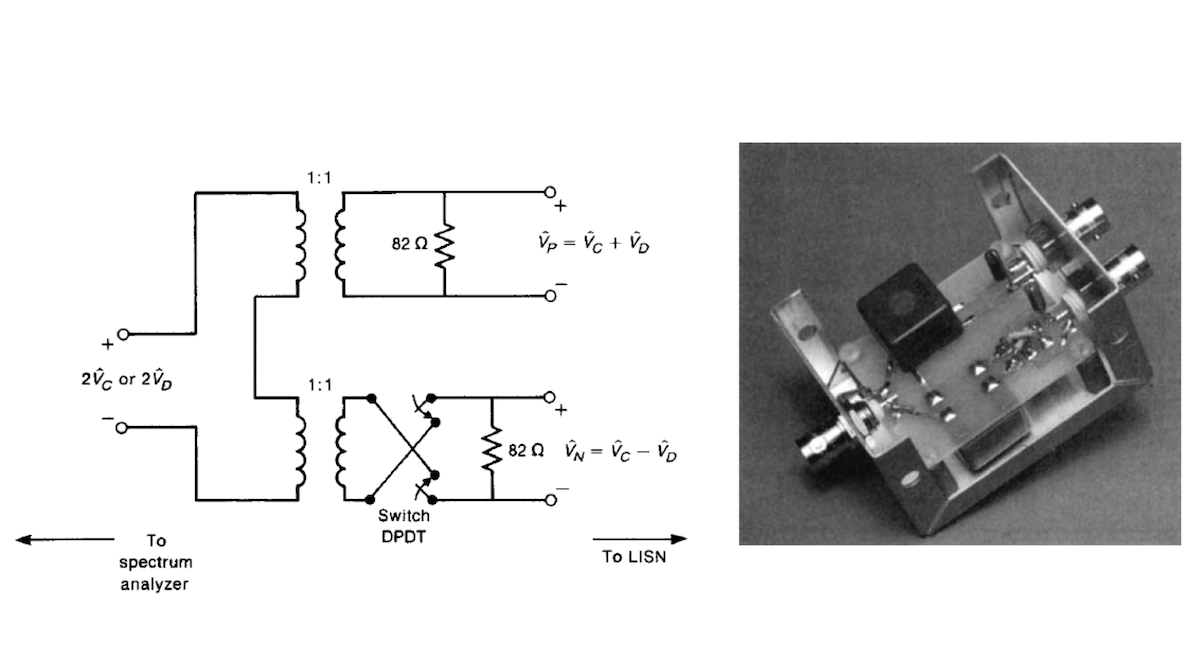

CM / DM 傳導雜訊分離器

將 C-M 雜訊與 D-M 雜訊分離

CM / DM 傳導雜訊分離器

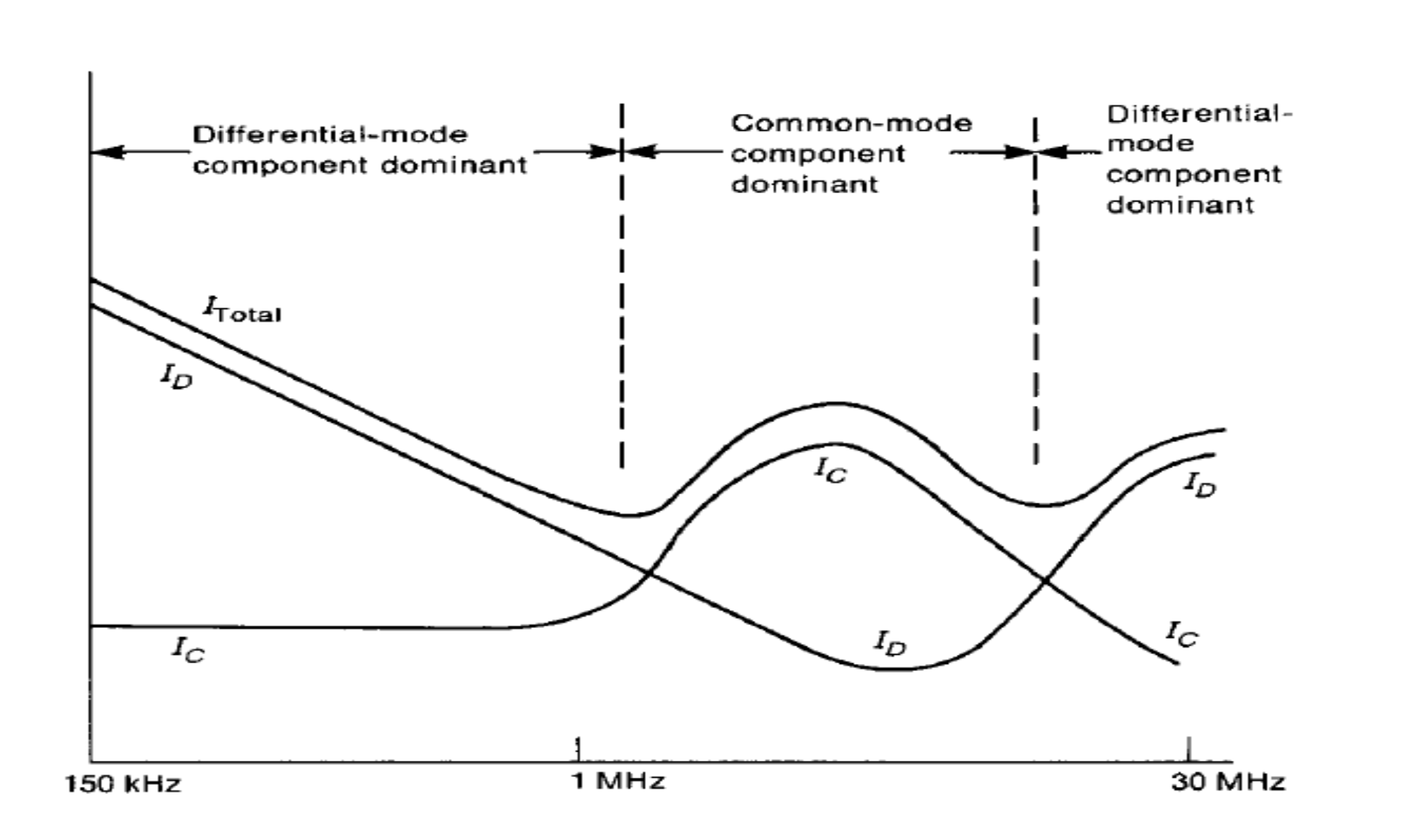

CM / DM 傳導雜訊分佈頻譜

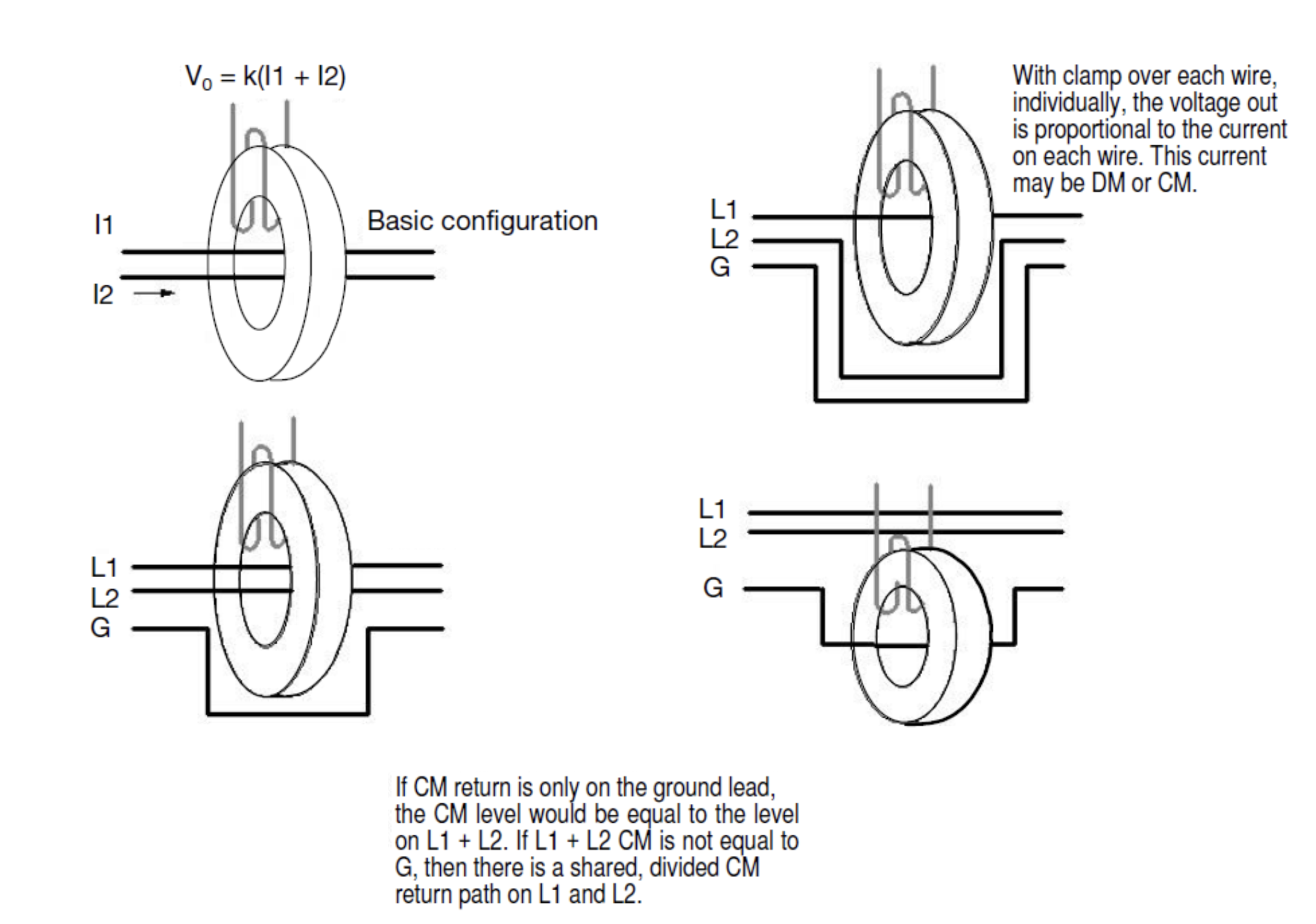

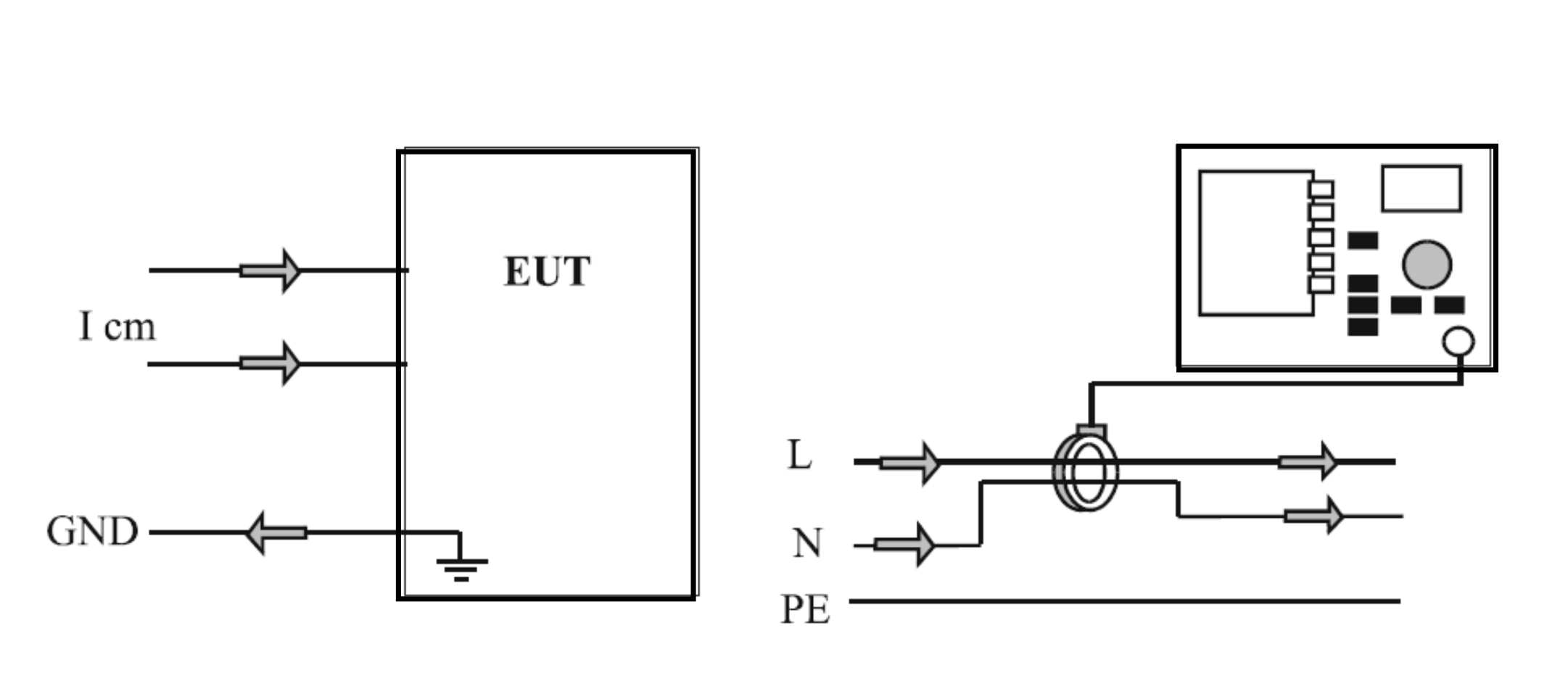

使用電流環診斷CM 雜訊電流

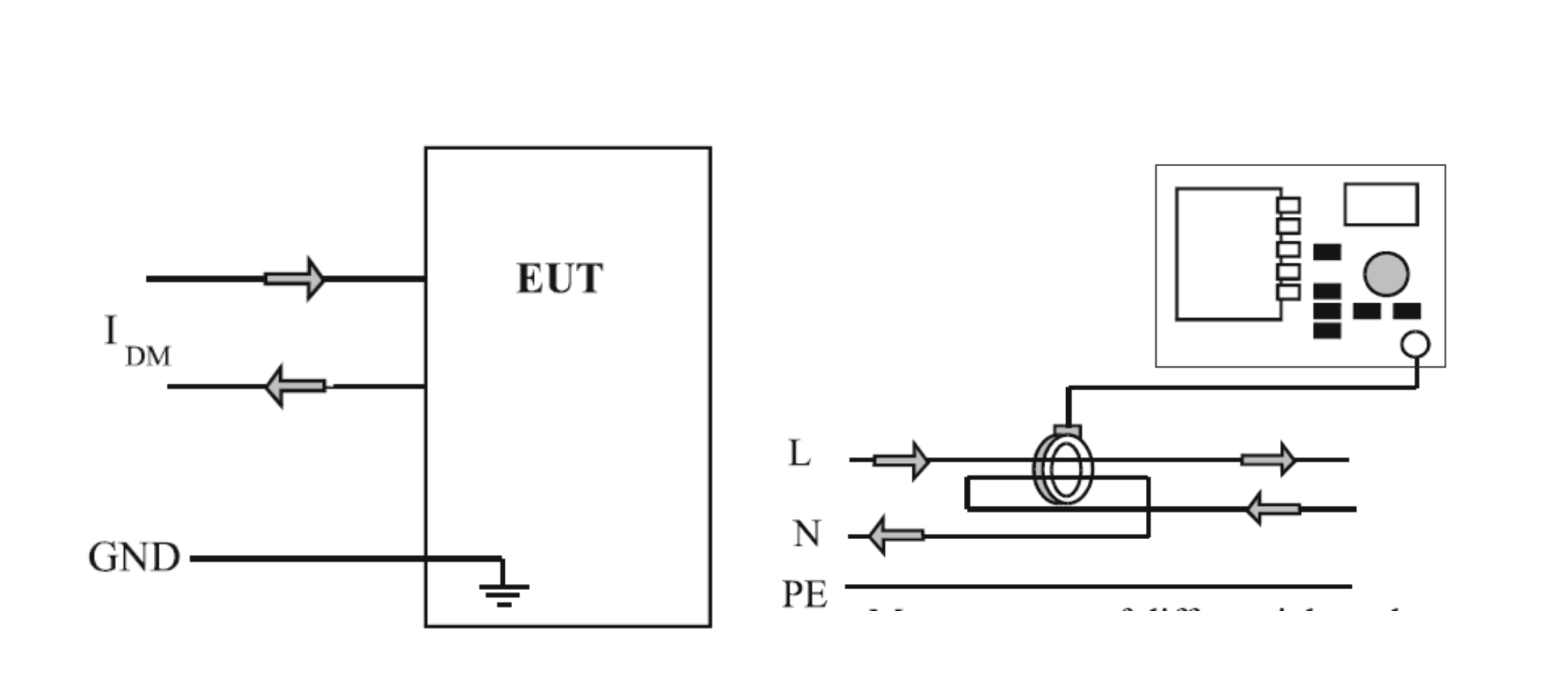

使用電流環診斷 DM 雜訊電流

問題對策處理
增加電力線濾波器

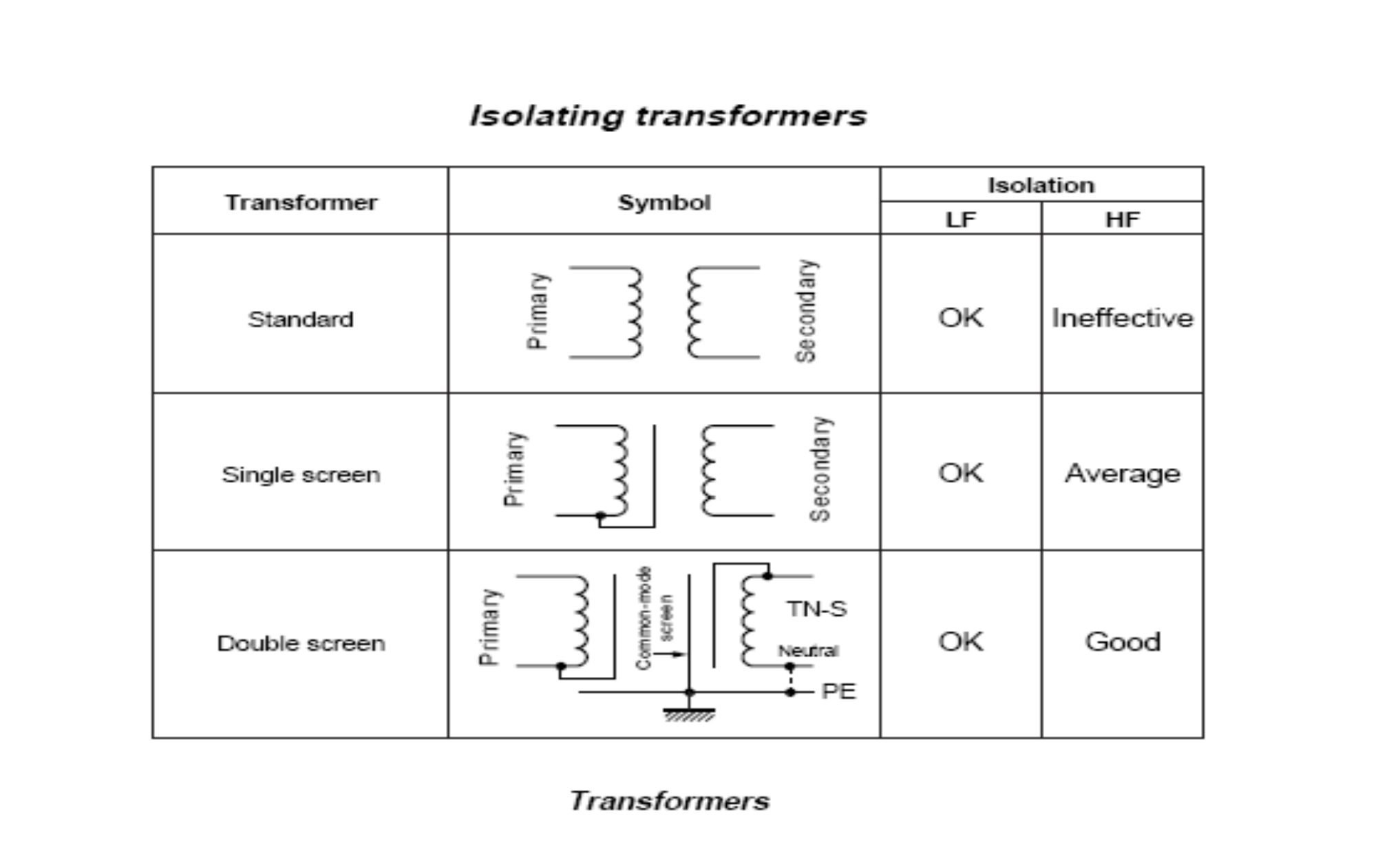

變壓器處進行去耦

Decoupling of interference

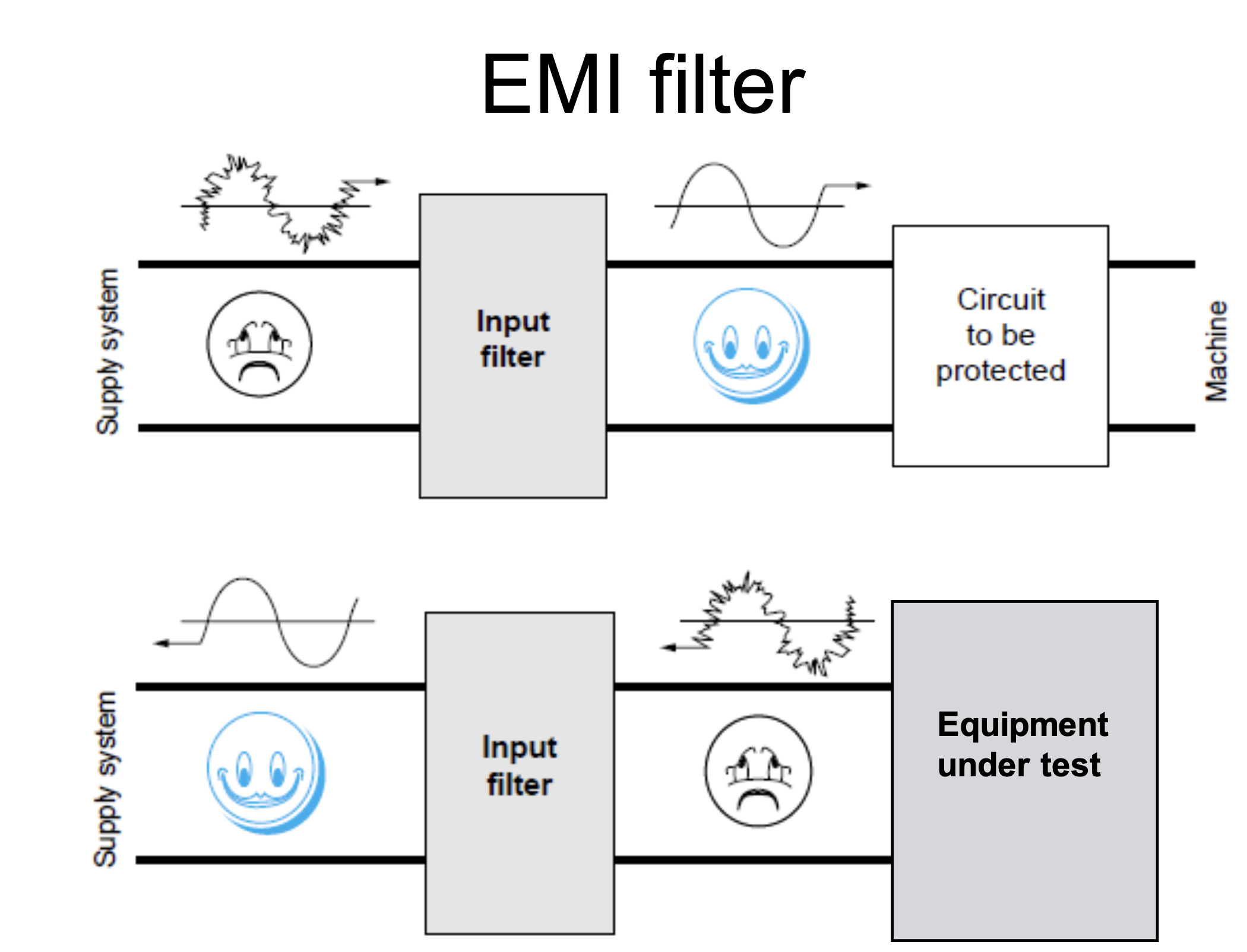

EMI filter

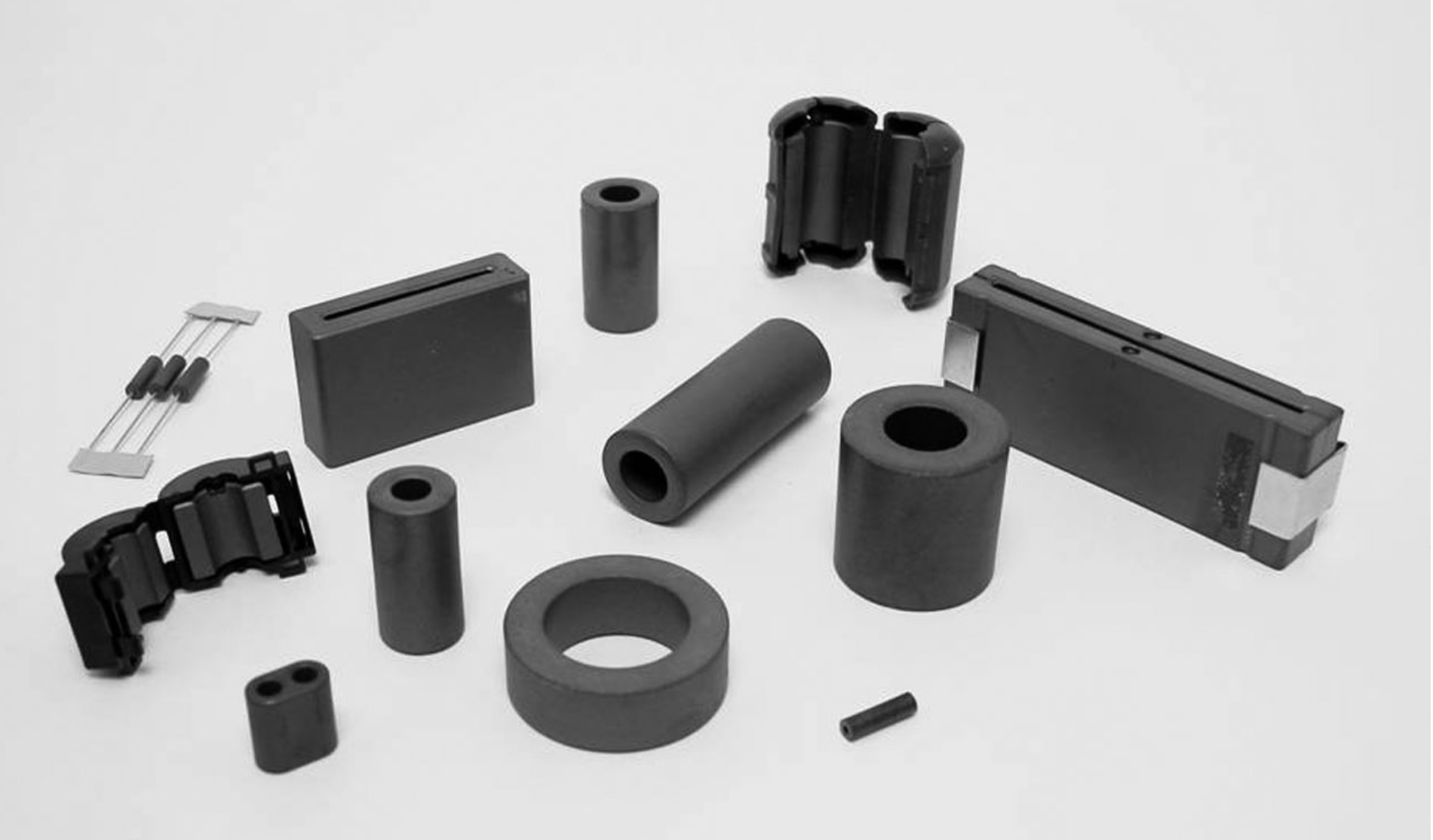

Ferrite Core

Common choke suppress noise

Common-Mode Filters

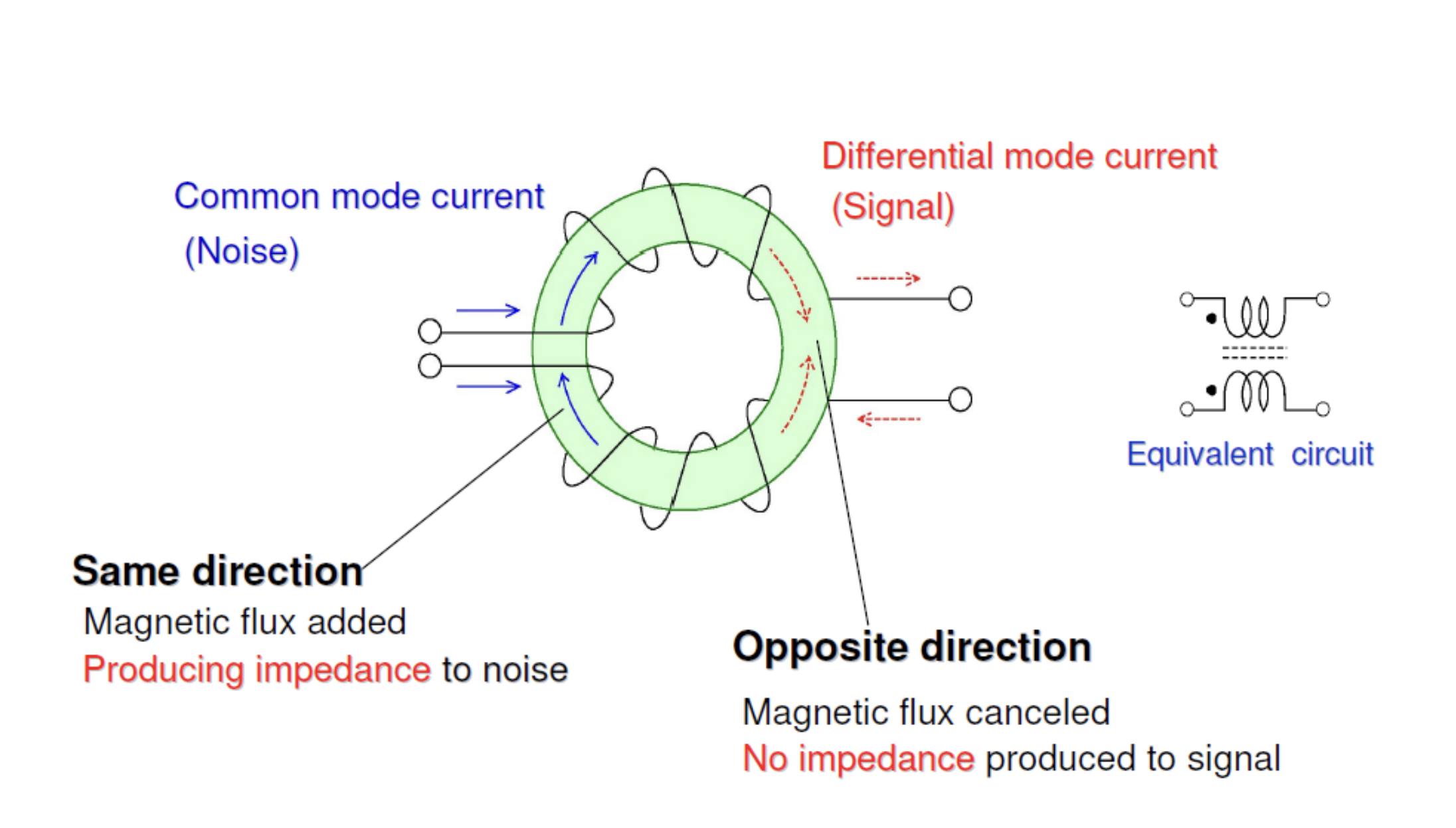

Common-mode filters 通常是在抑制導線的傳導雜訊。
可容許電路工作時所需DM訊號通過。
Common-mode filters 比 differential-mode filters不易設計。
困難點：因不知道 source impedance 或 load impedance，又不能使需要的訊號衰減。

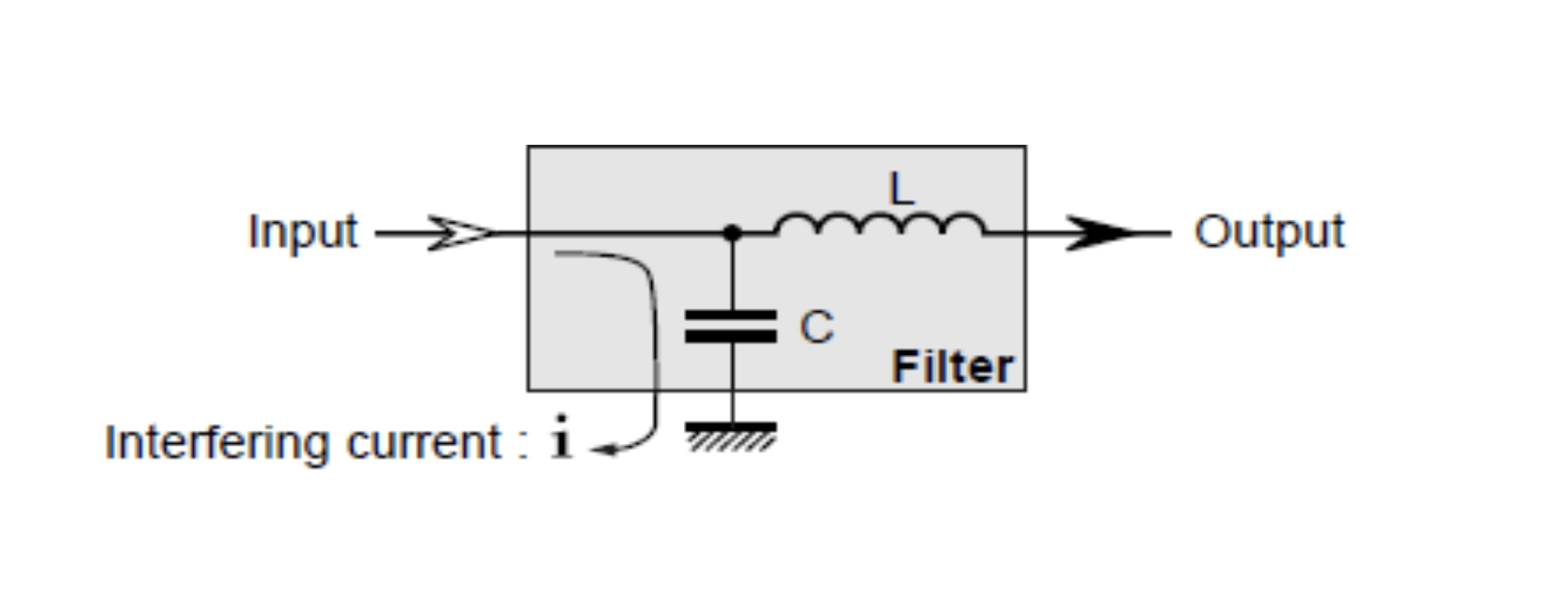

Passive Low pass Filter
