ESD目前被分類為下列四類:
MIL‐STD‐883C人體放電模式(Human‐Body Model, HBM)
EIAJ‐IC‐121 機器放電模式(Machine Model,MM)
ESDA/JEDEC元件充電模式(Charged‐Device
Model, CDM)
IEC 61000‐4‐2 System Level 的測試模式2
IEC 61000‐4‐2
IEC 61000‐4‐2是系統產品國際認證標準:
內容包含
– typical waveform of the discharge current;
– range of test levels;
– test equipment; (150 pF & 330 Ω)
– test setup;
– test procedure;
– calibration procedure;
– measurement uncertainty.

System Level 的ESD法規
系統產品認證法規: IEC 61000‐4‐2
– IEC 61000‐4‐2 : 以模擬人體所產生的靜電放電
模式,驗證電子產品承受人體靜電放電的能力.

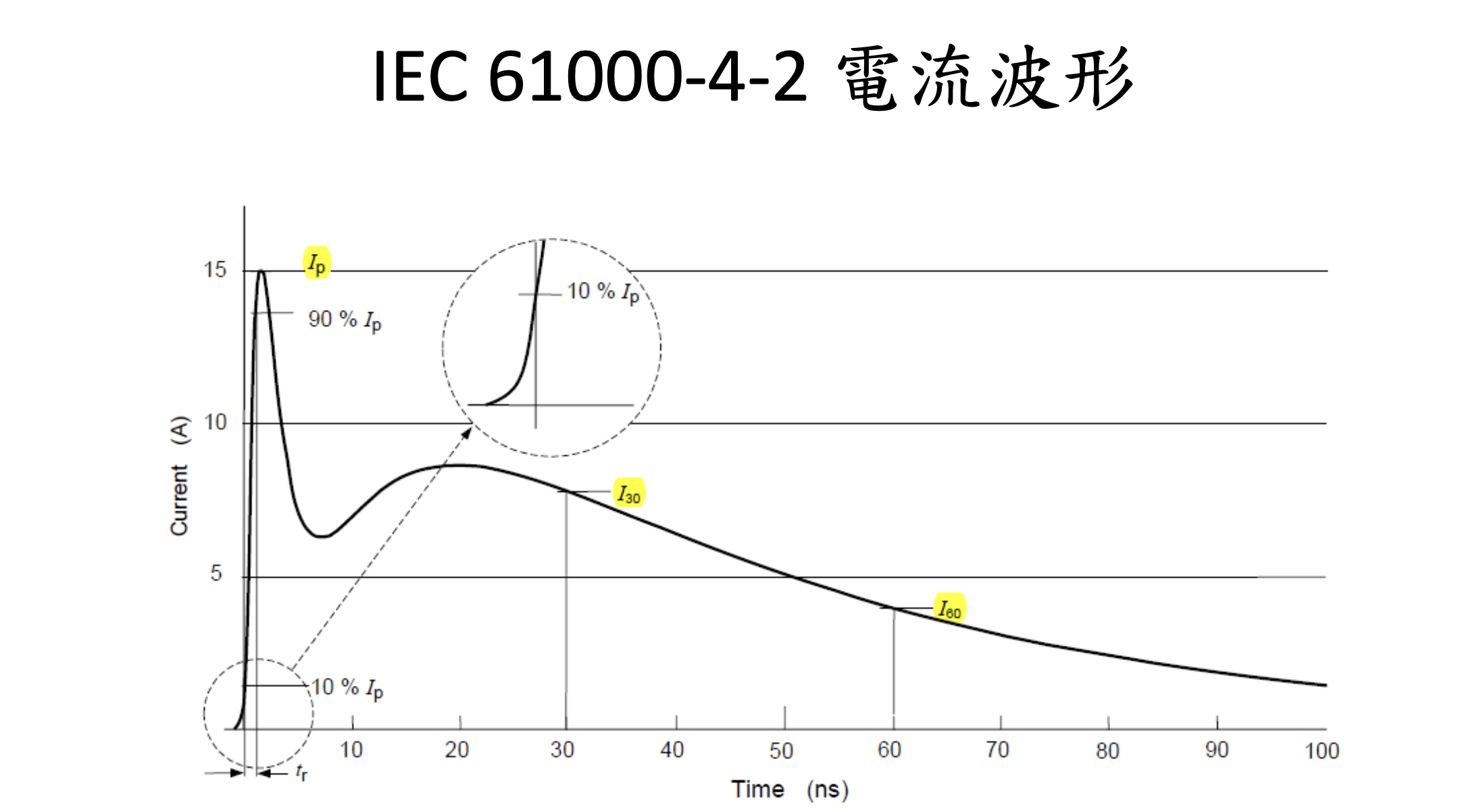

– ESD 電流波形: 上升時間700ps ~ 1ns 內須達到
90% 峰值電流，30ns仍需維持峰值電流50%以
上，60ns.需維持30ns電流的一半。
– ESD 產生能量頻譜雖在300MHz 前較為平坦, 有
影響的能量頻寬到達1GHz 以上

檔案下載：ESD Introduction Basic Standard IEC 61000-4-2介紹 v.pdf
